PROYECTO “EL CARMEN DE CHALLUABAMBA”

ARQ.  MANOLO SALGADO CARPIO

Cenecid: 1007-08-836049
JULIO-2011

LIMPIEZA FINAL DE LA OBRA

Retiro manual de escombros y limpieza de pisos y ventanas

Cerramiento Vegetal de Vervena

DRENAJE

Drenaje con tuberia de PVC 110mm

CERRAMIENTO

Puerta de vidrio 1.0x2.4x.01 m

TABLERO DE DISTRIBUCION

Tablero de Distribucion de 6 Salidas

INSTALACIONES ELECTRICAS

Tuberia de EMT fuji, conductores calibre 12 y 14 cablec, cajetines EMT de la mejor calidad.

PUERTA PRINCIPAL

POZO DE REVISION

Pozo de 60x60x60cm, Ladrillo panelón 10x15x30cm, mortero 1:4, hormigón 1:2:3, hierro 8mm.

Tuberia de PVC de 25 y 40mm para agua fria

INSTALACION DESAGÜES

Tuberias y accesorios Plastigama de PVC de 3", 4" y 6" (75mm, 110mm y 160mm) con pendiente 2%

CANAL DE ZINC

Canalón metálico, plancha de zinc e=5mm (0.19x2.4m)

INSTALACION DE AGUA FRIA

Pintura latex vynil acrilico Gl en 2 manos para interiores y exteriores

PASAMANOS

Pasamano en Tubo de Acero Inoxidable de 2 1/2" exterior

.

PISO DE ADOQUIN DE HORMIGON

Adoquin de Hormigon HORMIPISOS Gris natural 8 cm sobre colchon de arena e=5cm

PISO DE PIEDRA ARTESANAL

Piedra artesanal, Mortero de Cemento 1:4 e=1.5cm

PINTURA PARA PAREDES

Mortero 1:3 con teja Antigua curva 15x40cm

CIELO RASO DE MADERA

Duela de Madera (eucalipto) de 11cmx3m

PLANCHA DE TRIPLEX

Plancha de triplex para cubierta de 2.44 x 1.2 m

TEJA PARA CUBIERTA

TEJA antigua Curva 15X40 cm

CUMBRERO DE TEJA

TABLON DE MADERA PARA GRADA

Tablon de eucalipto restaurado de 0.05x0.30x3 m

CUBIERTA ESTRUCTURA DE MADERA

Vigas (14x16), Tirantes(10x12), tiras(4x5) de eucalipto

MAMPOSTERIA DE ADOBE

Bloque de tierra del lugar, junta de barro

ENLUCIDO

Revoque 1:3 espesor del enlucido 1.5 cm

Tabla Eucalipto ,018x,02x3m, Pingos de eucalipto, Tiras de madera de 0,04x,0,05x3m y clavos de 3"

Desalojo Manual y Transpotre del material en Volqueta

HORMIGON 210Kg/cm2

Dosificacion 1:2:2, agregado grueso de 39 mm.

Trazado y marcado de puntos: tiras de 0,04x0,05x3m, albalux, clavos de 2 1/2"

EXCAVACION

Excavacion realizada a mano

RELLENO COMPACTADO

Material de mejoramiento compactado manualmente, capas de 20cm, e= 40cm

DESALOJO

ESPECIFICACIONES TECNICAS

limpieza manual del terreno

Retiro manual de desperdicios y otros materiales que se encuentren en el área de trabajo

REPLANTEO Y NIVELACION

ENCOFRADOS

obras preliminares 7805,10

limpieza manual del terreno m2 170,00 0,87 147,90

excavación manual hasta 2m m3 255,00 7,14 1820,70

demolición de verededa de hormigón m3 12,15 70,2 852,93

retiro de enlucidos (vertical) m3 111,00 1,48 164,28

retiro de puerta de capilla m2 5,05 1,83 9,24

relleno con suelo natural compactado manualmente m3 85,00 5,73 487,05

apuntalamiento de estructura (pingos 10cm) m 120,00 1,95 234,00

desalojo m3 250,00 11,8 2950,00

replanteo manual m2 170,00 6,46 1098,20

nivelacion m2 170,00 1,11 188,70

estructura 411,30

llaves de madera de eucalipto de 7x7 o similar m 18,00 22,85 411,30

cielos rasos 381,68

retiro de tablas de cielo raso (reutilización) m2 38,75 4,02 155,78

cielo raso de triplex m2 18,00 12,55 225,90

pisos de madera 1080,73

recolocación de entablado existente (eucaliptos) m2 59,61 11,39 678,96

pulido de piso de madera m2 59,61 4,2 250,36

encerado de piso de madera m2 59,61 2,54 151,41

pasamanos 5949,00

pasamanos de tubo 1 Ø 2" Y 2 Ø1" m 150,00 39,66 5949,00

glorieta para la cruz 208,99

replantillo de piedra m2 0,83 5,73 4,76

fundición de base m3 0,55 150,72 82,90

estructura m2 5,50 22,04 121,22

cubierta m2 5,50 0,01 0,06

base m2 5,50 0,01 0,06

instalacion de la cruz u 1,00 0,01 0,01

hormigones (vereda y atrio) 1201,45

encofrado de madera para hormigón m2 12,55 11,57 145,20

replantillo de piedra m3 5,93 5,73 33,98

relleno y compactación m3 5,93 19,89 117,95

hormigón f´c=210 kg/cm2 m3 6,00 150,72 904,32

revoque 591,85

REVOCADO MORTERO 1:1:4 m2 133,00 4,45 591,85

carpintería 492,47

perforación de adobe para agrandar ventana m 1,00 30,12 30,12

ventana nueva armada m2 1,50 74,9 112,35

puerta nueva de vidrio u 1,00 350 350,00

cubierta provisional 4605,67

armando de cubierta provisional m2 96,88 6,68 647,16

desarmado de cubierta provisional m2 96,88 3,11 301,30

estructura de cubierta provisional m2 40,00 22,04 881,60

sobrecubierta de cubierta provisional de zinc m2 96,88 28,65 2775,61

cubierta 1401,53

retiro de planchas de eternit m2 96,88 3,58 346,83

retiro de estructura de madera m2 96,88 3,02 292,58

retiro de tiriado de cielo raso m 77,57 2,21 171,43

desentejado (recuperación tejas) m2 96,88 3,07 297,42

limpieza de tejas (cepilla plástico) m2 96,88 1,69 163,73

retiro de tiras m 77,57 0,81 62,83

limpieza de madera m 77,57 0,86 66,71

estructura de cubierta 3043,43

reutilización de correas m2 77,57 1,96 152,04

reutilización de estructura de madera m2 96,88 4,60 445,65

tiras de eucalipto de 4x5cm m2 77,57 1,68 130,32

geotextil no tejido m2 96,88 4,39 425,30

reentejado sobre plancha de fibrocemento inc gacho e imp m2 96,88 19,51 1890,13

escalinata 6224,99

encofrado de madera para hormigón m2 43,00 11,57 497,51

Fecha: julio-2011

Capilla El Carmen de Challuabamba

Presupuesto Referencial Capilla y plaza de El Carmen de Challuabamba

Consultor: Manolo Salgado Carpio

Ubicación: Challuabamba- Cuenca Ecuador

Fecha: julio-2011

Capilla El Carmen de Challuabamba

Presupuesto Referencial Capilla y plaza de El Carmen de Challuabamba

Consultor: Manolo Salgado Carpio

replantillo de piedra m3 9,82 5,73 56,27

relleno y compactación m3 9,82 19,89 195,32

hormigón f´c=210 kg/cm2 m3 7,11 150,72 1071,62

adoquin cemento, FC300k/CM2 TP hormipisos, incluidos barrido y pulido m2 146,37 30,09 4404,27

recolección de aguas lluvias 2912,42

retiro de canales y bajantes ml 82,6 3,04 251,10

limpieza de pintura de bajantes, canales y poncheras m 82,6 4,71 389,05

recolocación de bajantes y canales ml 82,6 3,89 321,31

canal de tol galvanizado 1/32 x 40 CM m 45,07 17,52 789,63

bajante de pvc DE 110mm m 36,8 16,89 621,55

picado de muros m3 14,72 33,69 495,92

pintura de canales y bajantes m2 12,39 3,54 43,86

piso plaza 466,65

relleno de piso granular compactado m2 162,03 2,88 466,65

piso de piedra artesanal m2 162,03 0,00 0,00

campanario 33,06

estructura m2 1,5 22,04 33,06

otros trabajos 850,47

CERRADURA PUERTA PRINCIPAL CON APLIQUE ORO O COBRE ANTIGUO u 1 38,77 38,77

BISAGRA 4 PLG (PUERTA-VENTANAS) DORADA u 1 3,74 3,74

PICAPORTE PUERTAS 3 PULG DORADO u 1 6,77 6,77

ARMADO/DESARMADO MODULO ANDAMIO (SIERRA) mod/dia 200 1,09 218,00

PROTECCIÓN MUEBLES CON PLÁSTICO NEGRO mod/dia 200 1,66 332,00

SIEMBRA DE PLANTAS u 10 4,56 45,60

SIEMBRA DE ÁRBOLES u 7 29,37 205,59

incendios 159,26

EXTINTOR TIPO ABC CON ABRAZADERA (10 LIBRAS) u 2,00 79,63 159,26

instalaciones de agua pobable 92,49

RETIRO DE INSTALACIONES DE AGUA POTABLE EXISTENTES M 2,5 2,37 5,93

SALIDA DE AGUA POTABLE PRESIÓN PVC 12 mm PTO 1 24,73 24,73

PICADO Y CORCHADO PARA INSTALACIONES M 2,5 2,98 7,45

LLAVE DE PASO 1/2 PLG U 1 14,08 14,08

UNIVERSAL PVC PRESION 12 MM U 1 10,67 10,67

VALVULA CHECK 1/2 TIPO RW U 1 29,63 29,63

instalaciones eléctricas 4330,16

Caja de breakers 1Ø6 U 7 24,5 171,50

PUNTO TOMACORRIENTE DOBLE POLARIZADO U 4 23,76 95,04

BOQUILLA DE BAQUELITA Y FOCO 100 W U 6 7,72 46,32

ALAMBRE SOLIDO AWG # 14 m 100 0,35 35,00

ALAMBRE SOLIDO AWG # 12 m 300 0,55 165,00

Barras de cobre con 5 leds c/u u 4 280 1120,00

CAJA CUADRADA METALICA 12*12 U 1 4,69 4,69

CAJETIN OCTOGONAL GRANDE U 1 2,99 2,99

INTERRUPTOR DOBLE U 2 8,09 16,18

INTERRUPTOR Y TOMACORRIENTE U 2 10,52 21,04

TOMACORRIENTE 220 V U 2 8,09 16,18

TABLERO DE DISTRIBUCION 8 PTOS U 1 56,37 56,37

BREAKER LIMITADOR, 1 POLO 20 A. U 3 16,04 48,12

Politubo de 1/2 m 200 0,22 44,00

luminarias colgantes U 4 300 1200,00

luminarias ornamentales de calle de 100w,220v u 3 320 960

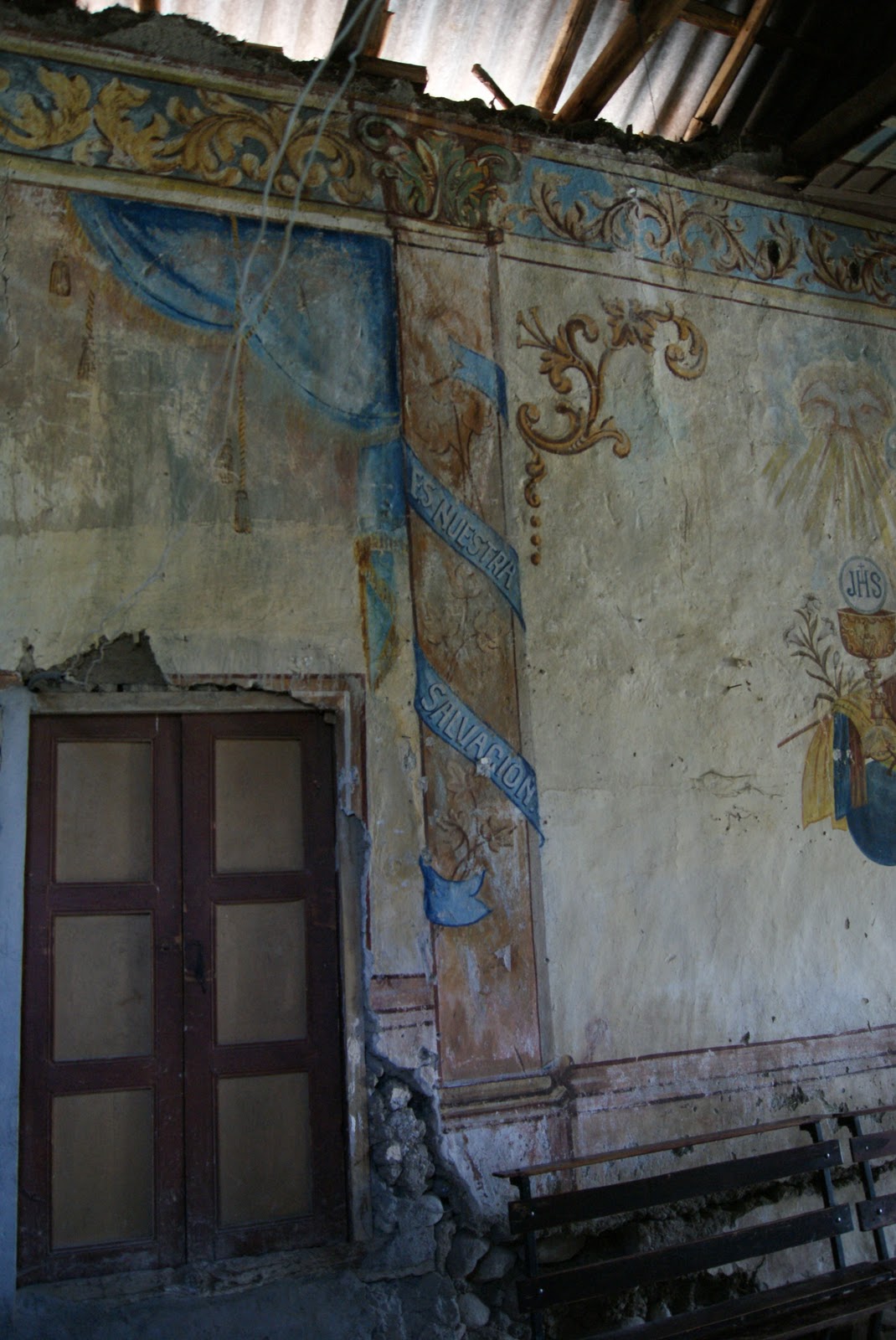

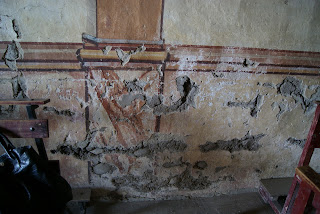

PRESUPUESTO DE RESTAURACION PINTURA MURAL

DESCRIPCION UNIDAD P. UNIT TOTAL

LIMPIEZA GENERAL DE OBRA M2 0,96 81,20

ADHESION DE FRAGMENTOS CON RESINA Y CARBONATO (PM) DM2 0,55 11,00

ANALISIS DE AGLUTINANTE (ESPECTROFOTOMETRIA INFRARROJA U 39,00 78,00

ANALISIS DE ESTRATIGRAFIA (PM) U 19,50 78,00

APLICACIÓN DE PAPETA AB-57 (PM) DM2 1,57 157,00

CALAS DE PROSPECCION (PM) DM2 6,58 98,70

CAPA DE PROTECCION (PM) M2 3,50 296,03

CONSOLIDACION MEDIA POLICO (PM) LT 11,26 225,20

CONSOLIDACION PROFUNDA POLICO - INYECCION (PM) LT 9,06 362,40

CONSOLIDACION PROFUNDA CON CARGA (PM) KG 9,00 180,00

CONSOLIDACION SUPERFICIAL CONSOLIDANTE 3 (PM) M2 17,99 449,75

DEVELADO (PM) M2 7,61 228,30

ELIMINACION DE ELEMENTOS EXTRAÑOS (PM) U 1,35 270,00

ELIMINACION DE ENLUCIDOS/MECANICO/STACCO (PM) M2 67,29 336,45

ELIMINACION MANCHAS CAL Y/O CHORRETONES PINTURA (PM) DM2 6,79 135,80

FIJACION DE CAPA PICTORICA EMERGENTE (PM) DM2 0,46 46,00

FIJACION DE CAPA PICTORICA POR ASPERSION (PM) M2 5,30 53,00

LIMPIEZA PROFUNDA METIL CELULOSA (PM) M2 6,53 97,95

LIMPIEZA PROFUNDA QUIMICA CON SOLVENTES (M2) (PM FIGURATIVA) M2 95,32 4.766,00

LIMPIEZA SUPERFICIAL (PM) M2 2,90 245,28

CORRECION DE DEFORMACIONES DE SOPORTE (PM) M2 15,46 231,90

REINTEG. CAPA DE PREPARACION / ALISADO (PM) M2 61,61 924,15

REINTEGRACION DE MORTERO PARCIAL FIBRA SINT.(PM) DM2 0,44 4,40

REINTEGRACION DE COLOR PIGMENTOS ACRILICOS (MUEBLES) DM2 1,96 392,00

REINTEGRACION DE COLOR ZONA PLANA LAGUNAS DISPERSAS (PM) M2 44,84 448,40

REPRODUCCION DECORATIVA EN BASE A PLANTILLAS (PM) DM2 1,70 51,00

TRATAMIENTO DE GRIETAS (PM) M 9,87 987,00

NIVELACION DE MORTERO (PM) DM2 0,46 4,60

VELADO PAPEL COMETA-METIL CELULOSA (PM) M2 9,44 283,20

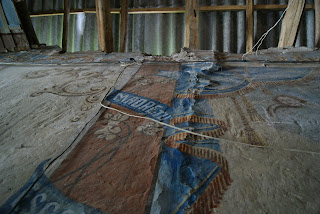

PRESUPUESTO DE RESTAURACION RETABLO, CIELO RASO Y PUERTAS

DESCRIPCION UNIDAD P. UNIT TOTAL

LIMPIEZA GENERAL DE OBRA M2 0,96 43,20

RETIRO DE ELEMENTOS EXTRAÑOS (MAD) U 0,42 63,00

CALAS DE PROSPECCION (PM) DM2 6,58 111,86

CAPA DE PROTECCION (PM) M2 3,50 105,00

COLOCACION DE CHIRLATAS DE MADERA EN JUNTAS ML 3,32 26,56

CONSOLIDACION DE ESTRATOS CON COLETA (MAD) DM2 0,92 27,60

CONSOLIDACIÓN DE MADERAS POR IMPREGNACIÓN, PARALOID 5,10,15% (MAD) LT 8,09 177,98

CONSOLIDACIÓN DE MADERAS PROFUNDA POR INYECCION, PARALOID 5,10,15% (MAD) LT 9,30 37,20

DEVELADO M2 7,61 30,44

ENCOLADO DE PIEZAS (MAD) ML 3,48 27,84

INJERTOS DE MADERA (MAD) (CONFINAMIENTO MINIMO 2 CARAS LATERALES E INFERIOR) DM2 7,20 86,40

LIMPIEZA CON METIL CELULOSA M2 9,24 46,20

LIMPIEZA PROFUNDA (MAD) M2 2,65 53,00

LIMPIEZA PROFUNDA DE MADERAS VISTAS / ALCOHOL METIL (MAD) M2 10,65 213,00

LIMPIEZA SUPERFICIAL (MAD) M2 1,83 82,35

REFORZAMIENTO MADERA (PIEZA DE CEDRO 6 X 4 CM) (MAD) M 14,13 211,95

REFUERZO CON PLETINAS DE ALUMINIO M 7,03 35,15

REFUERZO ESTRUCTURAL PANELES Y ELEMENTOS MENORES / MAD M 10,01 100,10

RELLENO DE OQUEDADES, POLIURETANO EXPANSIVO (MAD) DM2 1,27 19,05

REINTEGRACION DE COLOR PIGMENTOS ACRILICOS (MUEBLES) DM2 1,96 49,00

RELLENO DE OQUEDADES, CON POLVO DE MADERA Y PVA (MAD) DM2 1,05 12,60

REINTEGRACION DE ESTUCO EN AREAS DECORATIVAS (MAD) DM2 4,84 82,28

RESTITUCION DE SOPORTE (MAD) DM3 8,10 97,20

RETIRO DE PINTURA METODO MECÁNICO M2 2,30 11,50

RETIRO DE PINTURA METODO QUIMICO M2 18,24 18,24

RETIRO DE REPINTES (MAD) M2 76,78 460,68

TRATAMIENTOS DE GRIETAS (MAD) M 3,46 51,90

VELADO DE PROTECCION / P. COMETA (MAD) M2 4,21 16,84

SUJECION CIELO RASO CON CABLE DE ACERO 5/64" M 3,76 112,80

ANÁLISIS DE IDENTIFICACIÓN DE MADERAS U 13,00 39,00

PRUEBA DE AGLUTINANTES PARA PINTURA TABULAR U 32,50 130,00

ANALISIS DE AGLUTINANTE (ESPECTROFOTOMETRIA INFRARROJA U 39,00 195,00

ANALISIS DE ESTRATIGRAFIA (PM) U 19,50 97,50

TOTAL RESTAURACION $ 14.395,13

SUBTOTAL CAPILLA "EL CARMEN" subtotal: 56637,82

imprevistos 5% 2831,89

fiscalización 4% 2265,51

dirección 8% 4531,03

TOTAL 66266,25

secenta y seis mil docientos sesenta y seis 25/100

estos precios no incluyen: i.v.a. y honorarios

Ubicación: Challuabamba- Cuenca Ecuador

Fecha: julio-2011

Capilla El Carmen de Challuabamba

Presupuesto Referencial Capilla y plaza de El Carmen de Challuabamba

Consultor: Manolo Salgado Carpio

CATALOGO :

ESTADO ACTUAL DEL LA CAPILLA EL CARMEN
